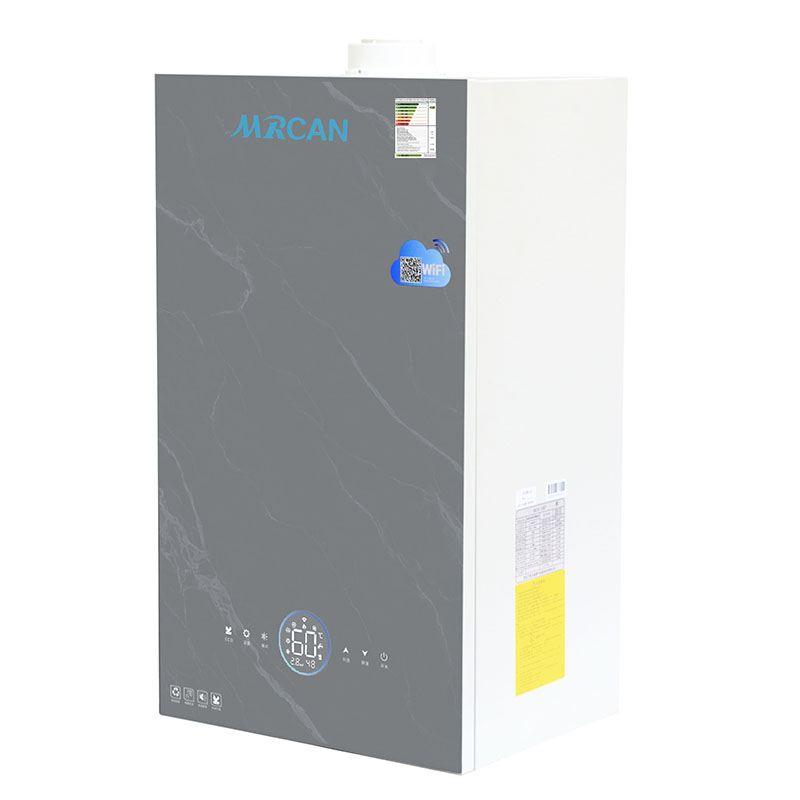

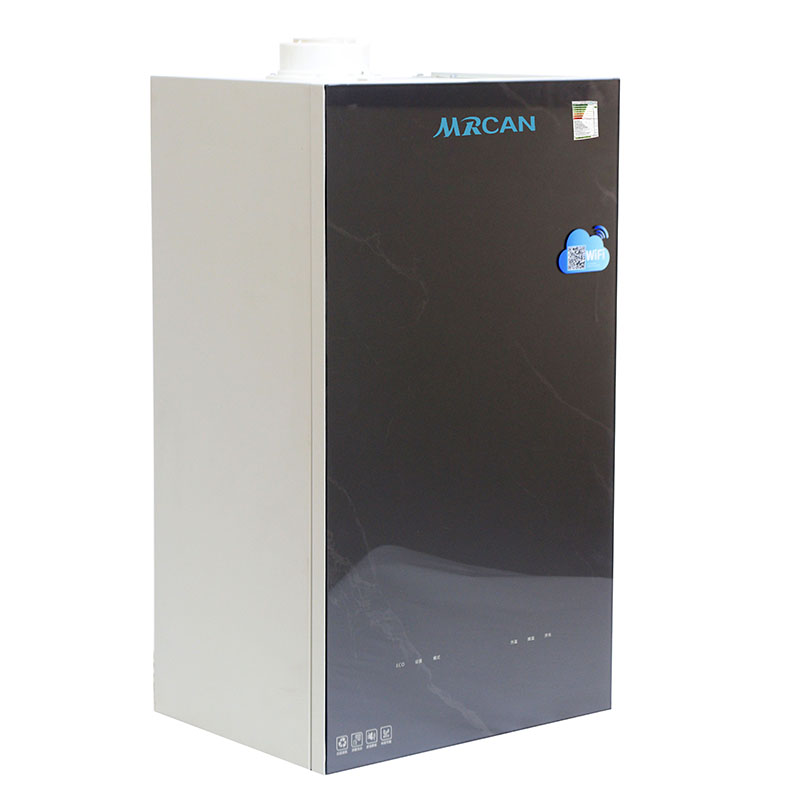

Инструкция по полностью предварительно смешанному котлу со стеклянной панелью
Основной теплообменник из нержавеющей стальной трубки – эффективно утилизирует остаточное тепло дымовых газов, обеспечивая низкую температуру дымовых газов и высокий КПД.
Описание
маркер
Описание продукта
1. Высокий КПД до 107 % – значительно превышает государственные нормы энергоэффективности первого класса.
2. Wi‑Fi управление – дистанционный контроль температуры и режимов отопления, чтобы по возвращении домой вас ожидал уют и тепло.
3. Низкая температура дымовых газов и выбросы NOx – температура дымовых газов ≤ 35 °C (при температуре воды на выходе 55 °C), выбросы NOx ≤ 50 мг/кВт·ч, что значительно лучше национального пятозвёздочного стандарта.
4. Основной теплообменник из нержавеющей стальной трубки – эффективно утилизирует остаточное тепло дымовых газов, обеспечивая низкую температуру дымовых газов и высокий КПД.
5. Импортные ключевые комплектующие – вентилятор и пропорциональный клапан Sit (Италия), циркуляционный насос грундфос, гидравлический блок весеннее солнце и другие элементы европейского качества.
6. Прямоточный инверторный вентилятор с высокой устойчивостью к ветру – импортный вентилятор с плавной бесступенчатой регулировкой, стабильной работой, точным контролем соотношения воздуха и газа, полным сгоранием, высокой энергоэффективностью и экономией затрат.
7. Европейский циркуляционный насос грундфос – насос высокой мощности и качества обеспечивает равномерное отопление всего дома и избавляет от зон недостаточного прогрева.
8. Высокоэффективная пластинчатая теплообменная технология – долговечный теплообменник с функцией быстрого нагрева и поддержания постоянной температуры, предотвращающий перепады температуры воды и повышающий комфорт при купании.
9. Сенсорный LED‑дисплей – современный и стильный внешний вид, интуитивное управление, высокая чувствительность и удобная настройка параметров.
10. 72-уровневая система безопасности – круглосуточный контроль и защита. Автоматическая самодиагностика газовой, электрической и водяной систем при включении; при обнаружении неисправности котёл немедленно прекращает работу и выдаёт предупреждающий сигнал.
| Технические параметры настенного котла модели M (полностью предварительное смешение) | |||||||||
| Номер | Параметр | Единица измерения | Модель | Примечание | |||||
| 1 | Модель изделия | LL1GBQ22-E | LL1GBQ24-E | LL1GBQ28-E | LL1GBQ32-M | LL1GBQ36-M | LL1GBQ40-M | ||
| 2 | Тип используемого газа | натуральный газ (12T) | |||||||
| 3 | Давление газа | Па | 2000 | ||||||
| 4 | Максимальный расход газа | м³/ч | 2.2 | 2.4 | 2.8 | 3.2 | 3.6 | 4 | |
| 5 | Номинальная тепловая нагрузка | кВт | 22 | 24 | 28 | 32 | 36 | 40 | |
| 6 | Минимальная номинальная тепловая нагрузка | кВт | 6.6 | 7.2 | 8.4 | 9 | 10.8 | 12 | |
| 7 | Номинальная тепловая мощность | кВт | 21.34 | 23.3 | 27.2 | 29.1 | 34.9 | 38.8 | |
| 8 | Минимальная тепловая мощность | кВт | 6.5 | 7.1 | 8.2 | 8.8 | 10.6 | 11.8 | |
| 9 | Номинальная тепловая мощность в конденсационном режиме (50/30 °C) | кВт | 22.2 | 24.2 | 28.3 | 32.3 | 36.4 | 40.4 | |
| 10 | Минимальная тепловая мощность в конденсационном режиме (50/30 °C) | кВт | 6.4 | 7.7 | 9.0 | 9.6 | 11.6 | 12.8 | |
| 11 | Номинальная тепловая нагрузка для горячего водоснабжения | кВт | 22 | 24 | 28 | 32 | 36 | 40 | |
| 12 | Минимальная тепловая нагрузка для горячего водоснабжения | кВт | 6.6 | 7.2 | 8.4 | 9 | 10.8 | 12 | |
| 13 | Производительность горячей воды (△t=25 °C) | кг/мин | 11 | 12 | 14 | 16 | 18 | 20 | |
| 14 | Максимальное рабочее давление системы отопления | МПа | 0.3 | ||||||
| 15 | Рабочее давление горячей воды для санитарных нужд | МПа | 0.03~0.8 | ||||||
| 16 | Диапазон температуры воды в системе отопления | °C | 30~80 | ||||||
| 17 | Диапазон температуры воды для санитарных нужд | °C | 30~60 | ||||||
| 18 | Жёсткость воды | ммоль/л | ≤0.03 | ||||||
| 19 | Источник питания | В/Гц | AC220/50 | ||||||
| 20 | Номинальная электрическая мощность | Вт | 130 | 135 | 140 | 145 | 180 | 185 | |
| 21 | Степень защиты корпуса | IPX4 | |||||||
| 22 | Тип защиты электродвигателя | класс I | |||||||
| 23 | Температура дымовых газов | ℃ | ＜80 | ||||||
| 24 | Газовый патрубок | / | G3/4 | ||||||
| 25 | Патрубок для санитарной воды | / | G1/2 | ||||||
| 26 | Патрубок системы отопления | / | G3/4 | ||||||
| 27 | Габариты изделия (Д×Ш×Г) | мм | 785x475x360 | ||||||
| 28 | Вес | кг | 42 | 43 | 44 | 49 | 50 | 51 | |
| 29 | Патрубок для слива конденсата | мм | 18 | ||||||
| 30 | Дымоход | мм | Ø60–Ø100 | ||||||
